GMS-C

Profilmessung Freiform

Zur Vermessung unterschiedlicher Geometrien an Bauteilen bieten wir unseren Profilscanner GMS-C an. Dabei spielt die Einbausituation für uns keine Rolle - wir passen das GMS-C an Ihre Bedürfnisse an!

GMS-C
Download Datenblatt
Angebot anfordern

Messbar Präzise

Ihrem Produkt Kontur geben

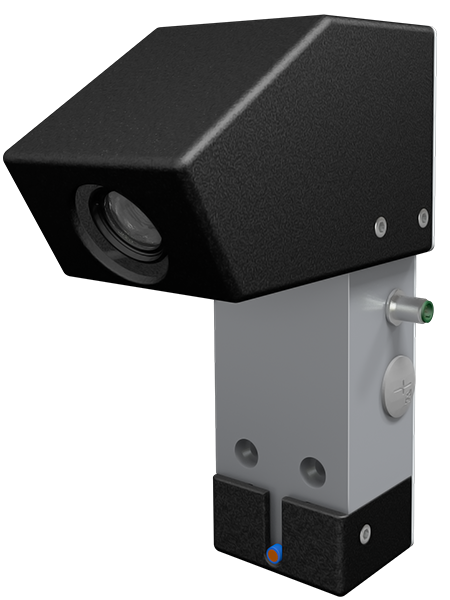

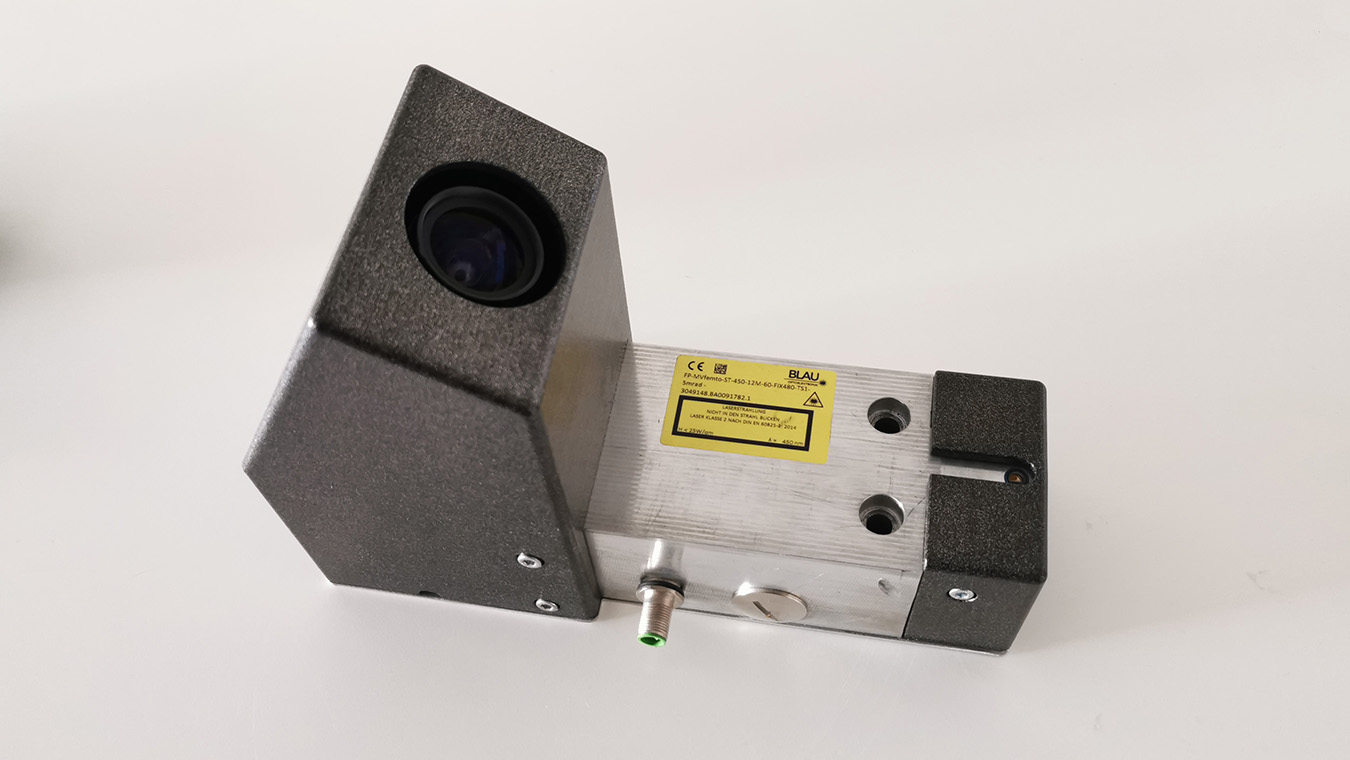

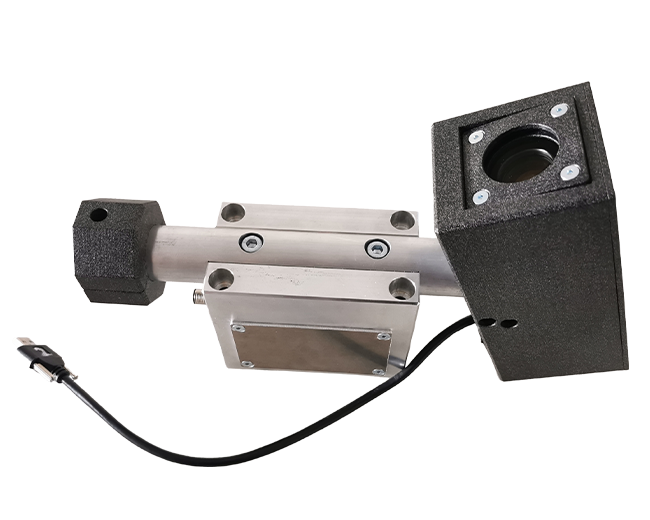

Das Besondere an unserem GMS-C ist die adaptive Bauweise. Je nach Einbausituation legen wir die Bauform und Scan-Perspektive neu aus. Nur so können wir beliebige und komplizierte Messvorhaben umsetzten. Ob das Scannen von gebogenen Blechtafeln, Schweißnahtgeometrien oder einfachen Höhen- und Breitenmaße - Unser GMS-C bietet maximale Flexibilität!

Digitaler Nutzen gemessener Daten
01

Digitaler Nutzen gemessener Daten

Das Digitalisieren Ihrer gewünschten Kontur ermöglicht sowohl das einfache Überwachen von Fertigungstoleranzen, aber vor allem auch eine unmittelbare Interaktion zu vor- oder nachgeschalteten Fertigungsprozessen.

Industrietaugliche Implementierung
02

Industrietaugliche Implementierung

Alle Sonderkonstruktionen des GMS-C werden im Rahmen der Projektierung auf ihre Umgebungseinflüsse ausgelegt. In der rauen Industrieumgebung ist die Dichtheit und Temperaturbeständigkeit ein Muss!

Mechanische Adaptierbarkeit
03

Mechanische Adaptierbarkeit

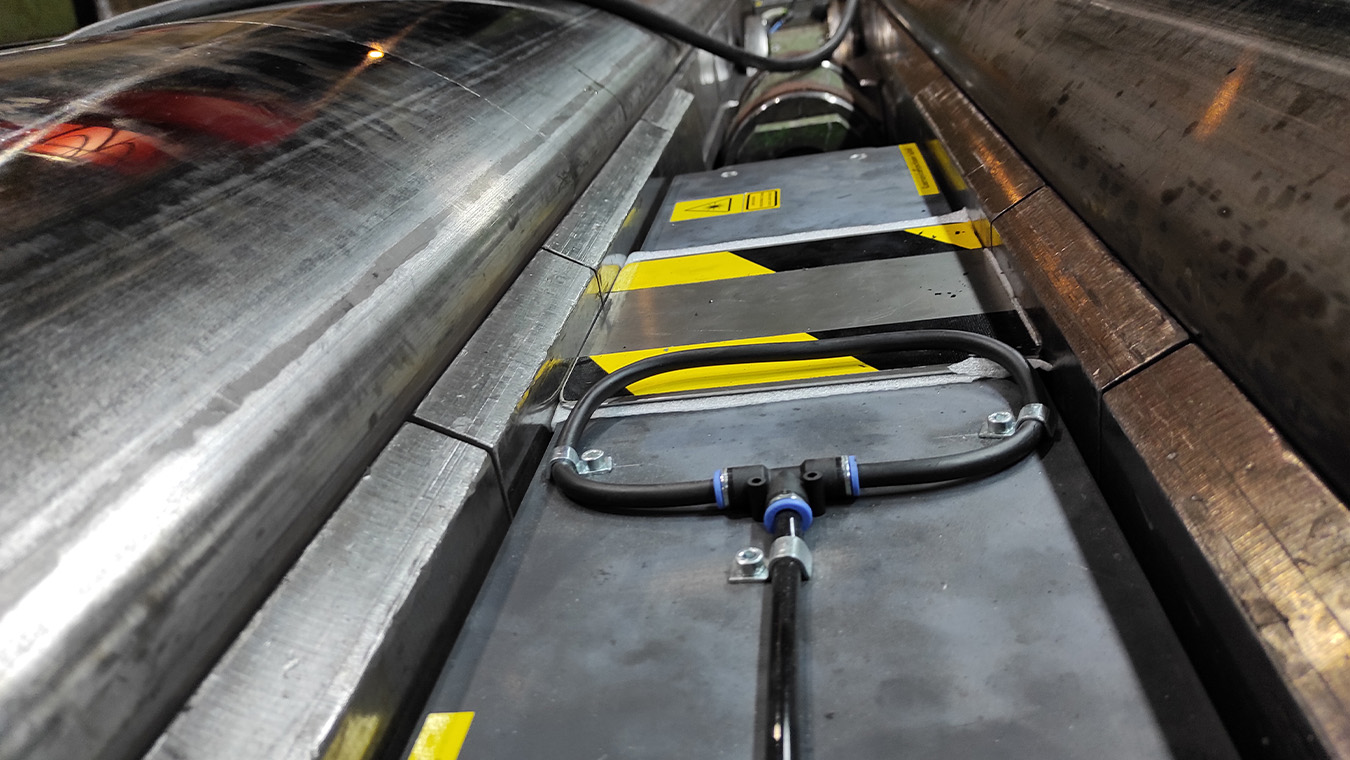

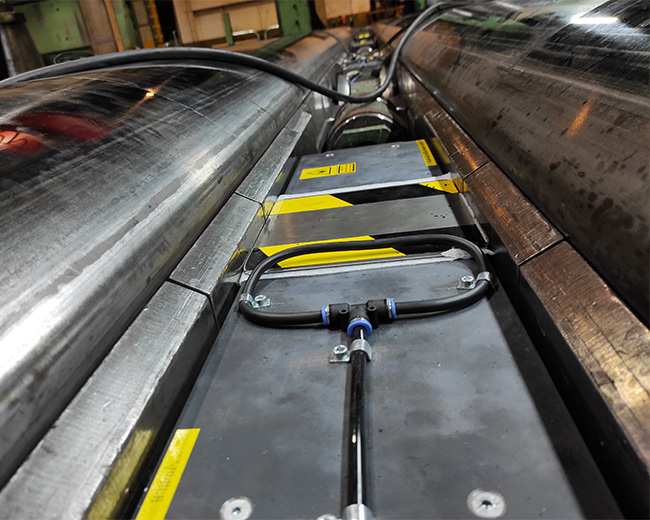

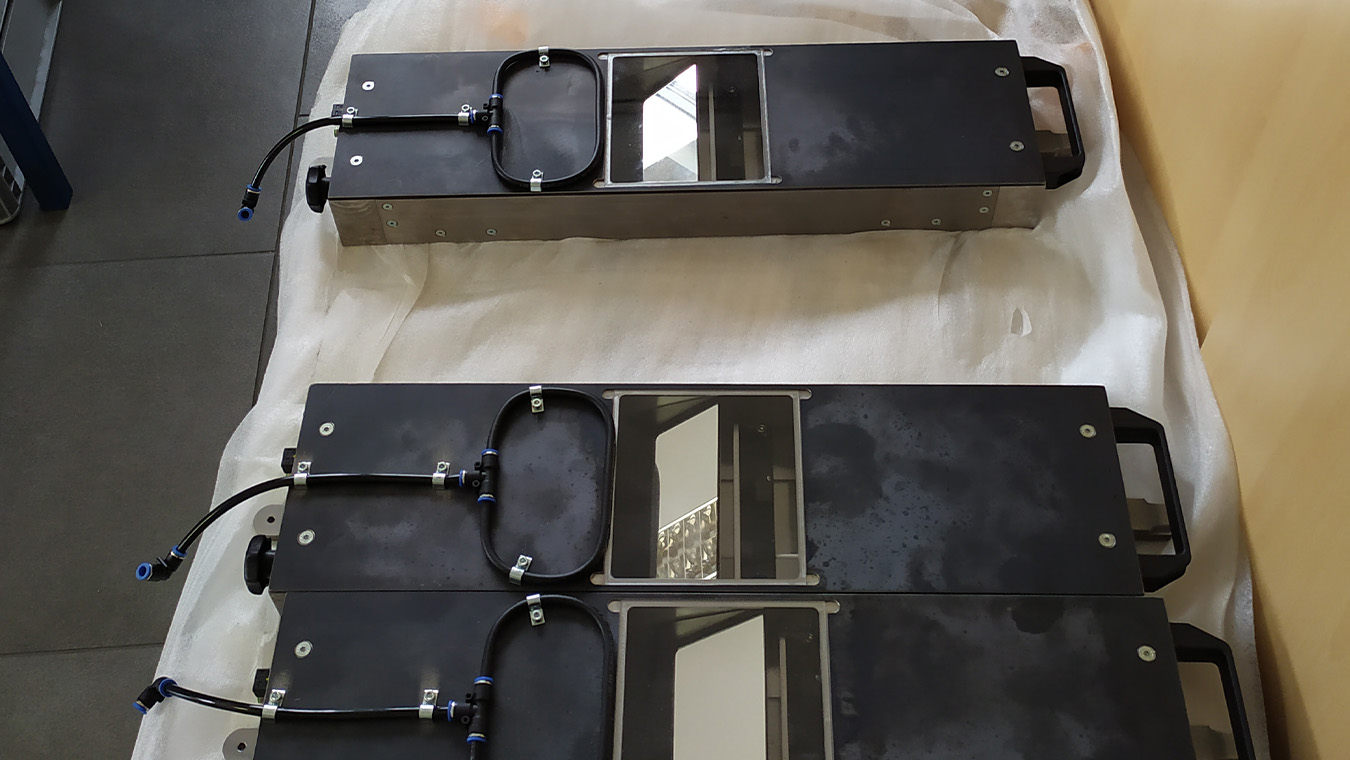

In einem speziellen Fall musste ein Triangulationsmesskopf in eine flache Matrize einer Rohrbiegemaschine eingelassen werden. Mittels Spiegelumlenkung konnten trotz einer Bautiefe von nur 80mm ein Profil mit der Breite von 200mm digitalisiert werden! Absolut einzigartig!

04

Anwendungsfall

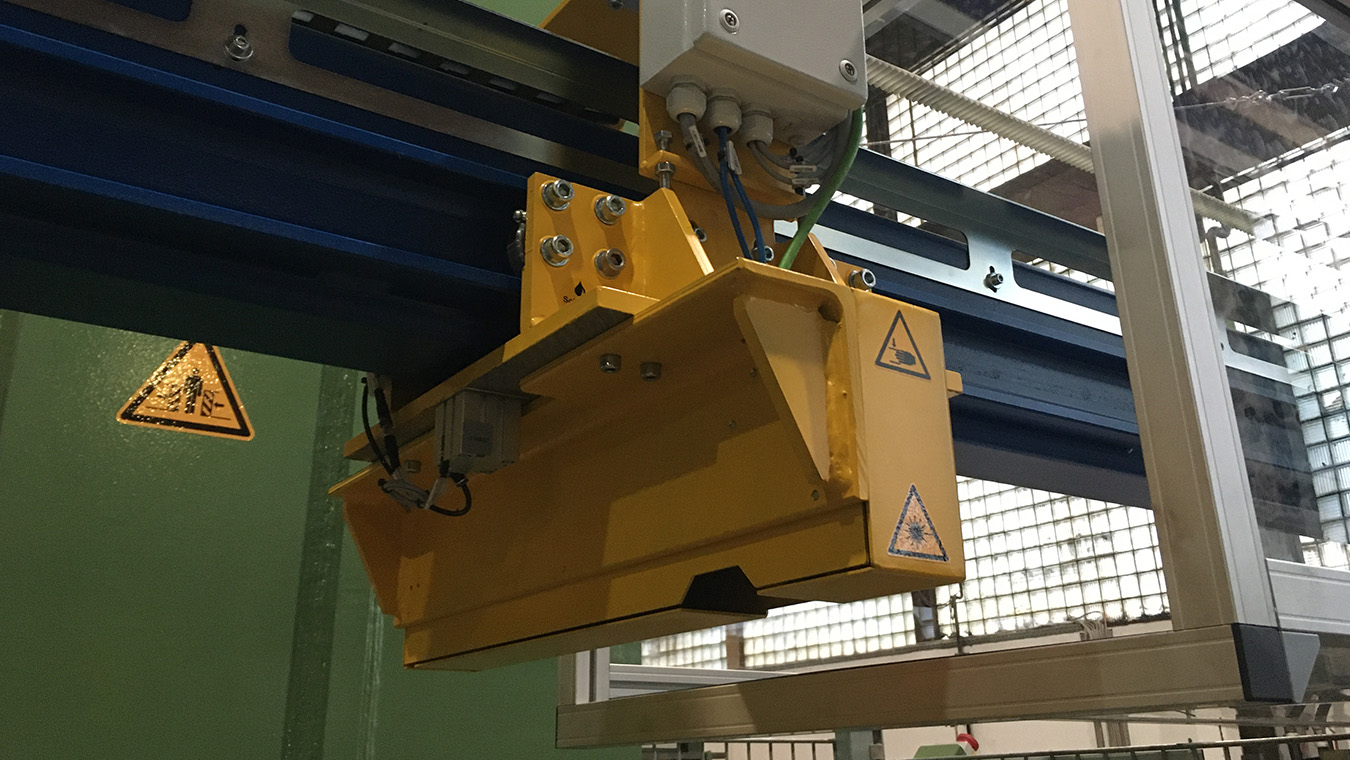

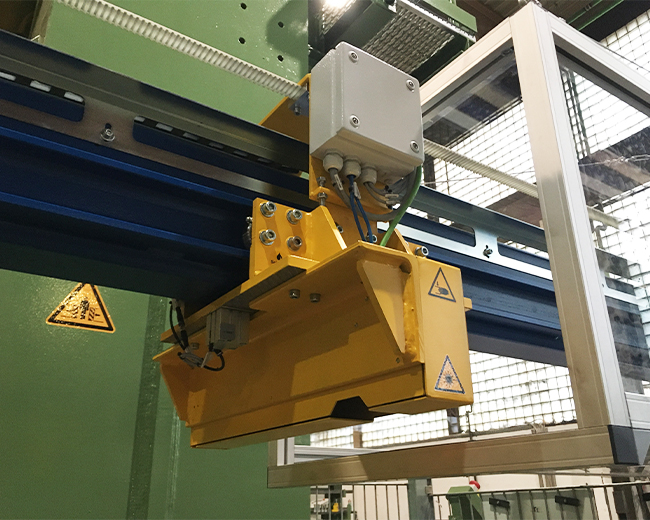

Zur Radienvermessung im Anbiegeprozess konnten wir bei einem unserer wichtigsten Kunden eine Live-Überwachung der Biegeform realisieren. Dazu wurde an einer vorhandenen Presse eine Automatisierung mit zwei unserer GMS-C umgesetzt. Durch die intelligente Bauweise konnte wir die Digitalisierung der Radienkontur innerhalb der Presse realisieren!

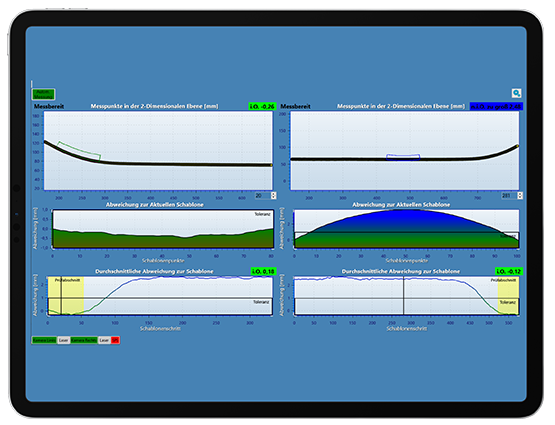

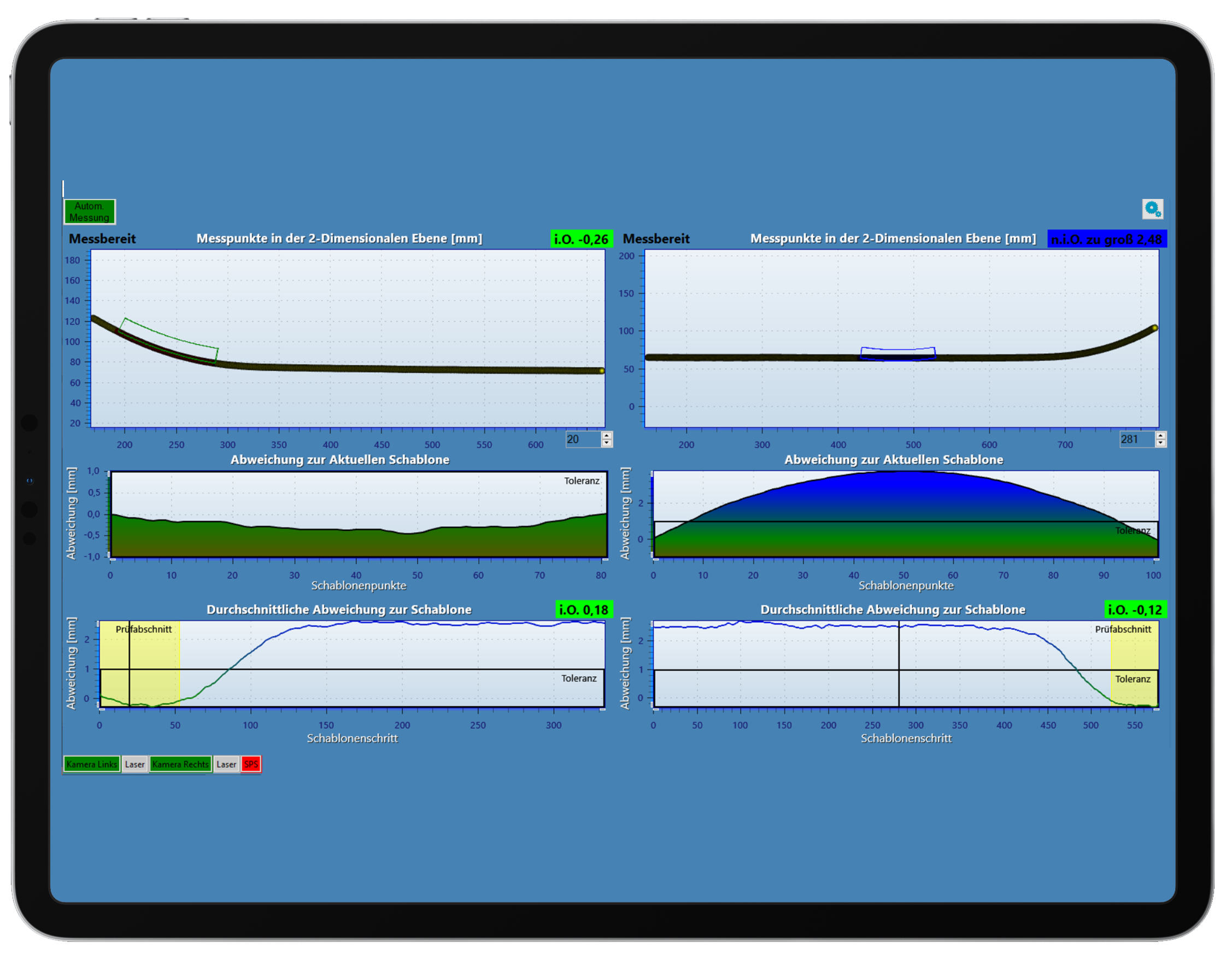

Mit der Visualisierung Ihrer digitalen Daten behalten Sie stets den Überblick und können die Informationen zur Weiterverarbeitung nutzen.

Mit der Visualisierung Ihrer digitalen Daten behalten Sie stets den Überblick und können die Informationen zur Weiterverarbeitung nutzen.

Technische Daten

Anwendungsgebiete

  • Digitalisierung
  • Produktzertifizierung
  • Systemregelung
  • Produktionsoptimierung in Biegemaschinen
  • Produktionsoptimierung in Rollbiegemaschinen
  • Manuelle Feldmessung als Handgerät
  • Machine Learning

Produktbereiche

  • Linepipe (LSAW, HSAW, Seamless)
  • Konstruktionsrohr

Werkstoffe

  • Stahl
  • Messing
  • Aluminium
  • Titan
  • u.a.

Integrationsmöglichkeiten

  • Frei

Prüfmerkmale

  • Radius
  • Abstand
  • Krümmung
  • Allg. Geometrische Merkmale

Messgeschwindigkeit

  • 200Hz

Messgenauigkeit

  • Bis zu 10µm

Schnittstelle

  • Prozess: SPS
  • Daten: SQL

Downloads

  • Datenblatt (DE)

  • Datenblatt (EN)
