GMS-P

Profilmessung Außenkontur

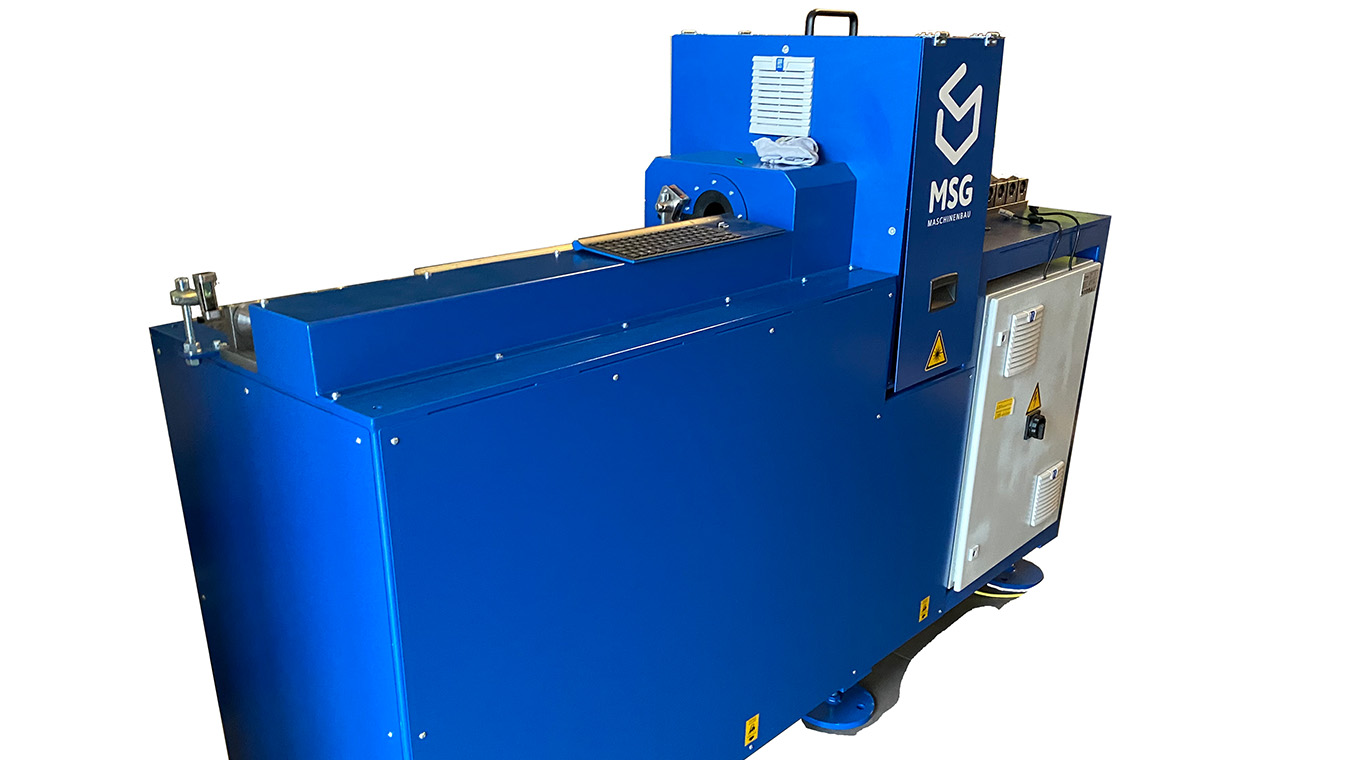

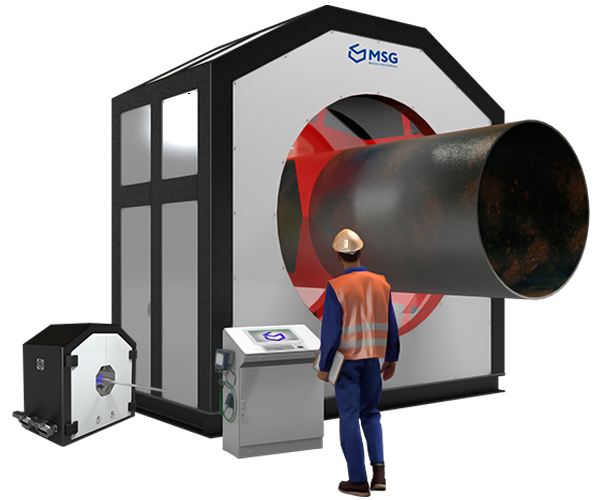

Das GMS-P ermöglicht die Erstellung eines digitalen Abbilds („Digitaler Zwilling“) von Außengeometrien speziell im Rundrohr- und Profilbereich.

GMS-P
Download Datenblatt
Angebot anfordern

Messbar Präzise

Hier zählen die äußeren Werte

Neben der Erfassung von Rohren mit konstanten Biegeradien können auch freiform-gebogene Rohre exakt vermessen und dokumentiert werden. Das Messsystem ist für den Einsatz in der Qualitätssicherung und zur Korrektur von Biegedaten bestens geeignet.

Digitaler Nutzen gemessener Daten
01

Digitaler Nutzen gemessener Daten

Die finale Digitalisierung und Maßkontrolle vor Auslieferung ist ein wesentlicher Benefit des GMS-P. Darüber hinaus besteht auch in früheren Produktionsschritten die Möglichkeit Adjustageprozesse und/oder Kalibrierprozesse zu überwachen oder ggf. zu regeln.

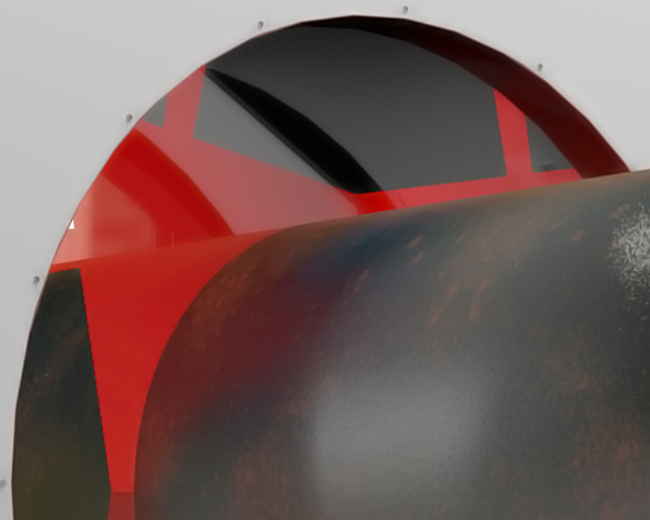

Industrietaugliche Implementierung
02

Industrietaugliche Implementierung

Die Bauweise des GMS-P besticht u.a. durch die Verwendung temperaturdehnungsarmer Materialien. Nur so können im Zusammenspiel mit intelligenten Kompensationsalgorithmen hochgenaue und zeitstabile Messergebnisse vor allem bei Rohren mit Durchmessern größer 1600mm generiert werden.

Das einzigartige Inline-Kalibriersystem ermöglicht es die Kameras zur Laufzeit vollautomatisch zu kalibireren. Etwaige Korrekturen können somit einfach per Remote Zugriff durchgeführt werden.

Mechanische Adaptierbarkeit
03

Mechanische Adaptierbarkeit

Die Inline-Kalibrierung macht es möglich: Nicht Sie passen Ihre Produktion an unser GMS-P an, sondern die Konstruktionsbauweise wird speziell an Ihre Begebenheiten angepasst. Dies spart Mühen, aber vor allem Kosten.

04

Anwendungsfall

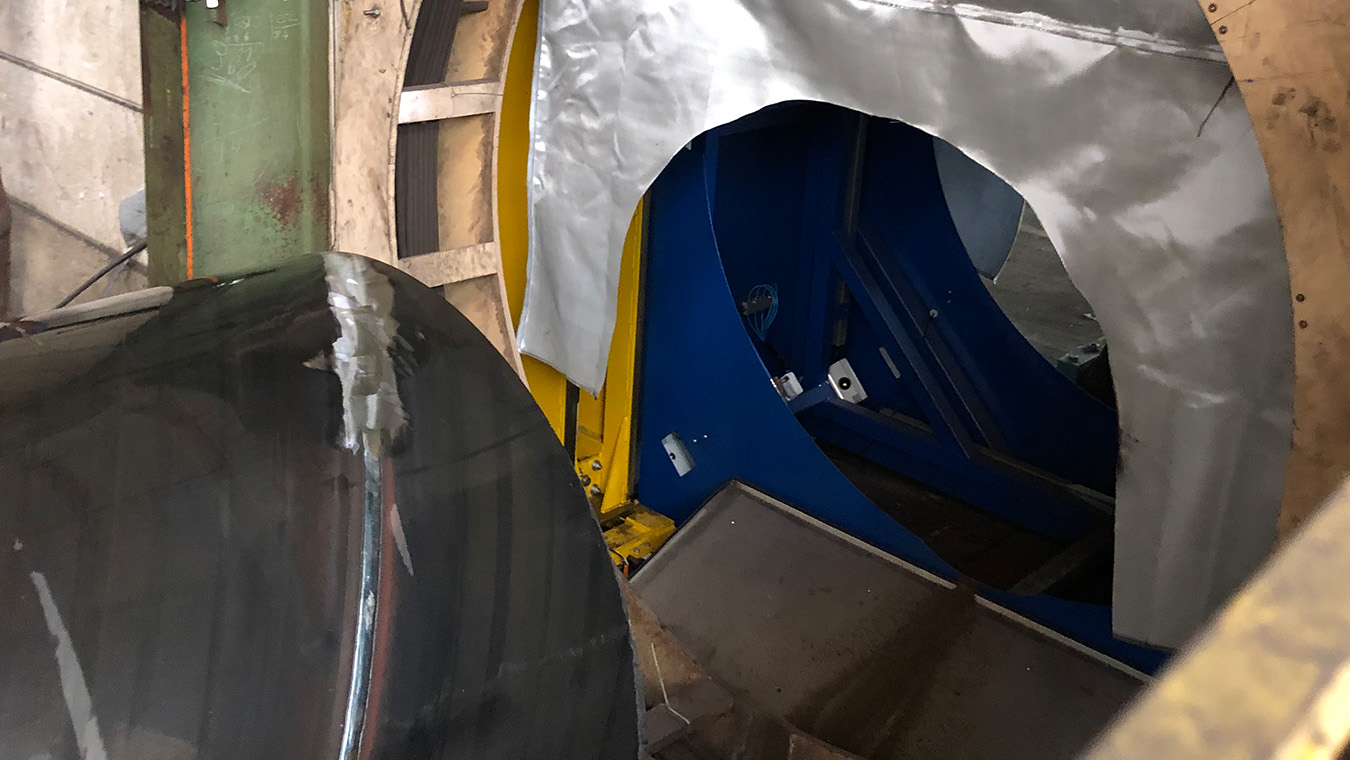

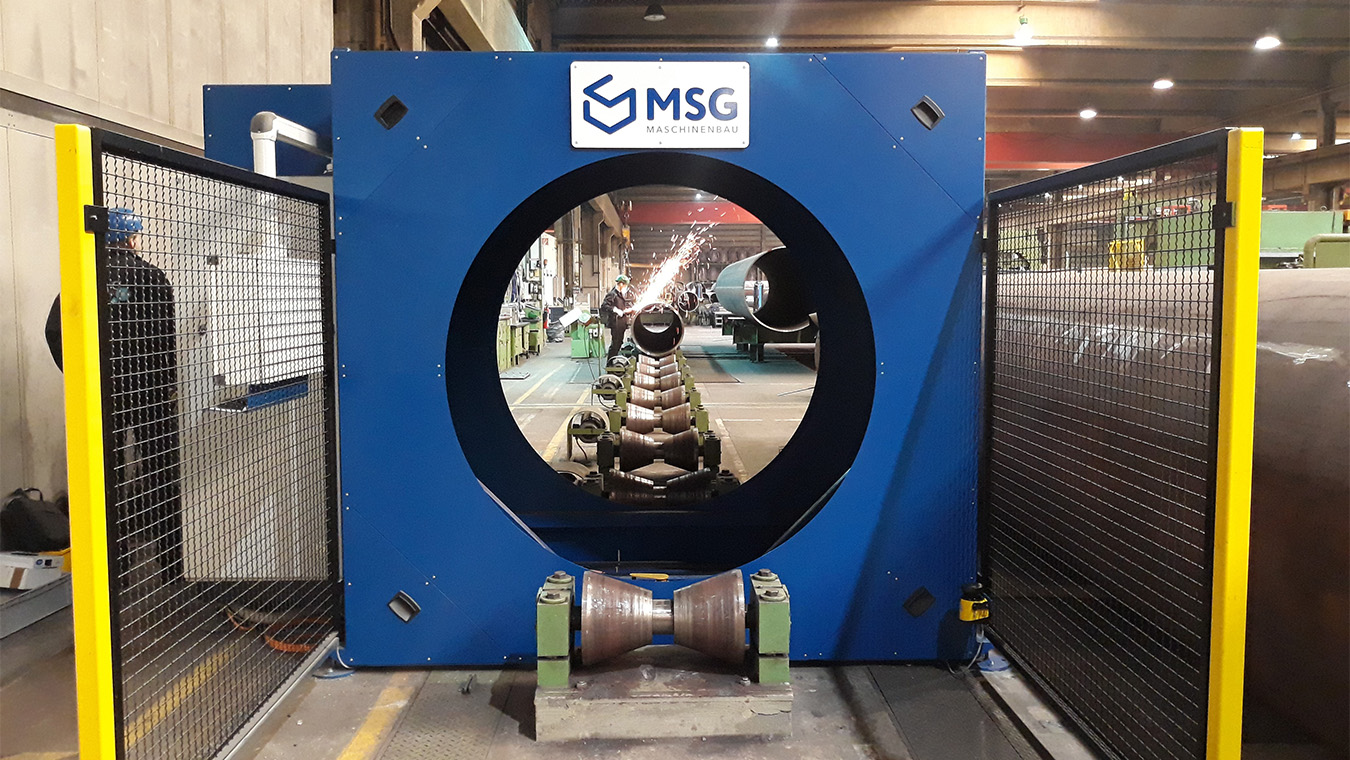

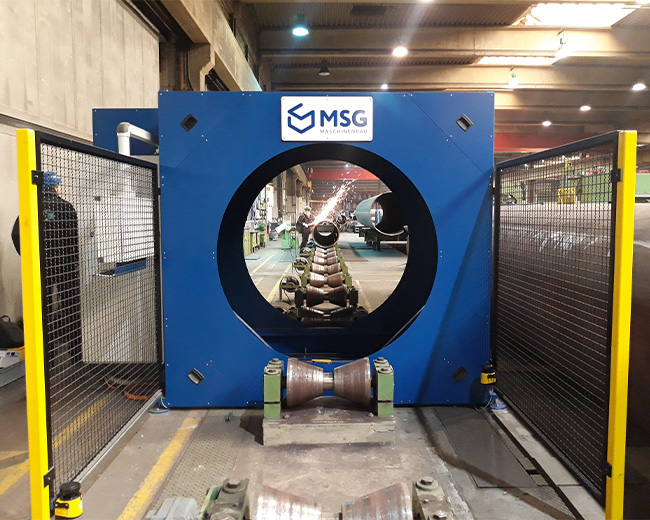

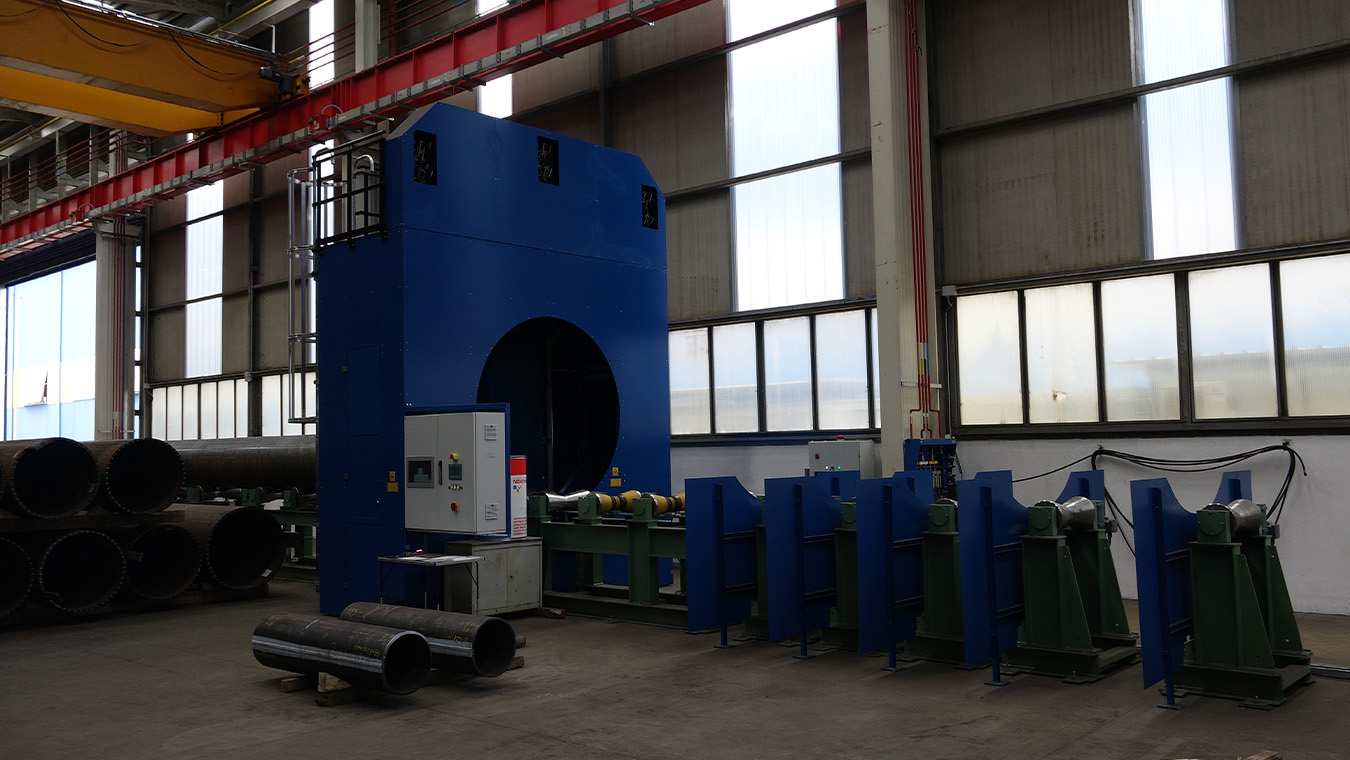

Die Kombination unseres GMS-P mit unserer Geradheitsmessung wurde für einen Kunden in Norditalien realisiert. Diese Konfiguration ermöglicht es die Geradheit und Profilgenauigkeit an bis zu 2 meter großen LSAW-Rohren zu analysieren.

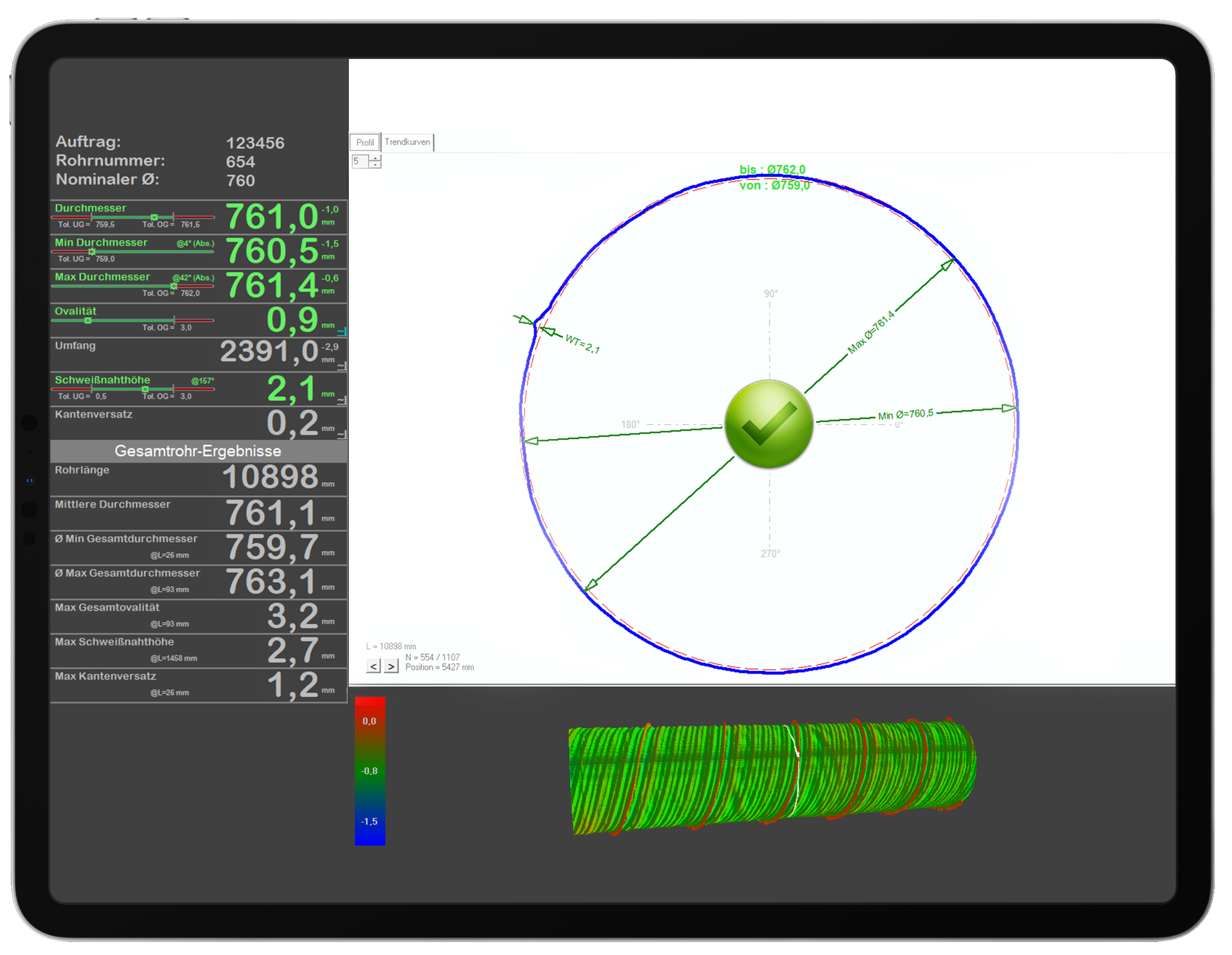

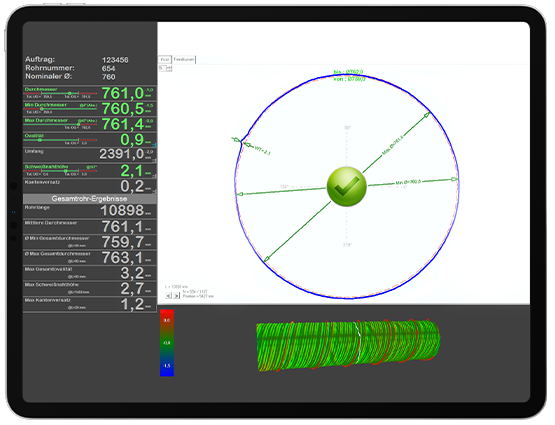

Mit der Visualisierung Ihrer digitalen Daten behalten Sie stets den Überblick und können die Informationen zur Weiterverarbeitung nutzen.
Nominaldaten/ Rezeptdaten
Gemittelte Messergebnisse

Hier werden alle Merkmale als Mittelwert über die gesamte Rohrlänge dargestellt.

Kantenversatz

Entspricht dem Blechkantenversatz an der Stelle der Schweißnaht

Schweißnahthöhe

Beschreibt den Abstand zwischen nominalem Radius und Schweißnahtscheitelpunkt

Umfang

Ist einer realen Bandmaßmessung gleichzusetzen

Ovalität

Differenz zwischen minimalem und maximalem Durchmesser

Maximaler Außendurchmesser

Ist einer realen Messschiebermessung gleichzusetzen

Minimaler Außendurchmesser

Ist einer realen Messschiebermessung gleichzusetzen

Gemittelter Außendurchmesser

Best-Fit Außendurchmesser

Reiterauswahl

Es kann zwischen der 2D-Anzeige und einer Trendkurvenanzeige gewechselt werden.

2D-Profildarstellung

Darstellung des in der 3D-Anzeige per Mausklick gewählten Schnittprofils

3D-Anzeige

Darstellung der gescannten Rohroberfläche. Die Abweichungen zum Nominalen Durchmesser werden farblich dargestellt.

Mit der Visualisierung Ihrer digitalen Daten behalten Sie stets den Überblick und können die Informationen zur Weiterverarbeitung nutzen.

Technische Daten

Anwendungsgebiete

  • Digitalisierung
  • Produktzertifizierung
  • Systemregelung
  • Produktionsoptimierung an Biegemaschinen
  • Produktionsoptimierung an Schweißlinien
  • Produktionsoptimierung an Profiliermaschinenen
  • Produktionsoptimierung an Konti-Linien
  • Machine Learning

Produktbereiche

  • Rundrohr Automotive
  • Linepipe (LSAW, HSAW, Seamless)
  • Konstruktionsrohr
  • Profilierte Staberzeugnisse

Werkstoffe

  • Stahl
  • Messing
  • Aluminium
  • Titan
  • u.a.

Integrationsmöglichkeiten

  • Längstransport

Prüfmerkmale

  • Außendurchmesser/ -radius
  • Innendurchmesser/ -radius
  • Umfang
  • Ovalität
  • Lokale Unrundheit
  • Schweißnahthöhe
  • Schweißnahtbreite
  • Nahtkantenversatz
  • Peaking vs. Flattening

Messgeschwindigkeit

  • Bis zu 1000Hz

Messgenauigkeit

  • Bis zu 50µm

Schnittstelle

  • Prozess: SPS
  • Daten: SQL
