GMS-I

Profilschnittmessung innen

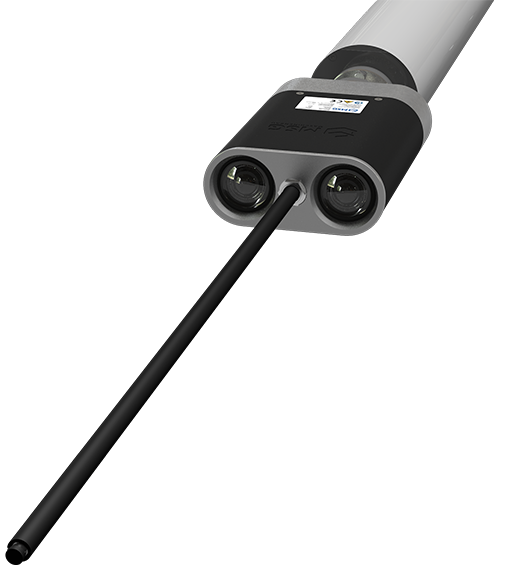

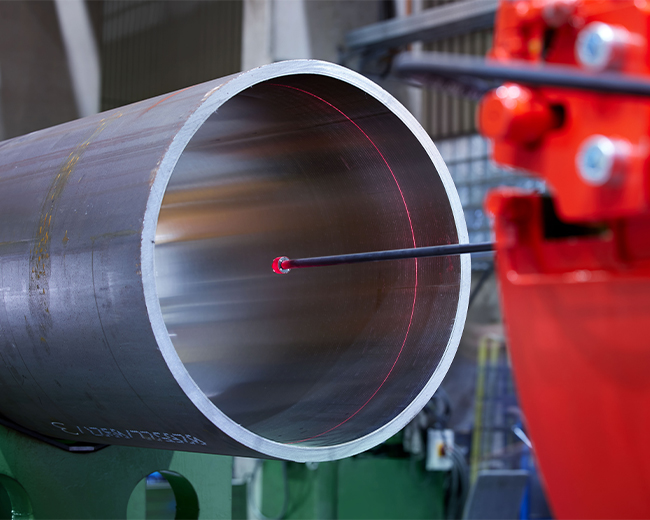

Das GMS-I ermöglicht das hochgenaue Vermessen der Innengeometrie an Rohren.

GMS-I

Messbar Präzise

Das einzig Wahre - die Inneren Werte

Neben der Erfassung von Rohren mit konstanten Biegeradien können auch freiform-gebogene Rohre exakt vermessen und dokumentiert werden. Das Messsystem ist für den Einsatz in der Qualitätssicherung und zur Korrektur von Biegedaten bestens geeignet.

Digitaler Nutzen gemessener Daten
01

Digitaler Nutzen gemessener Daten

Ob zur Live-Überwachung der Innenkontur in Biegeprozessen, zur Maßkontrolle im Adjustagebereich Ihrer Fertigung, oder zur einfachen Digitalisierung der Fertigungsqualität vor Auslieferung - Der Nutzen des GMS-I im Rahmen der Rohrproduktion ist vielfältig und verspricht hochgenaue und zuverlässige Produktionsergebnisse.

Industrietaugliche Implementierung
02

Industrietaugliche Implementierung

Die Konstruktionsweise des GMS-I ist auf minimale Temperaturdehnung, und auf den Umgang mit widrigen Industriebedingungen ausgelegt. Ein Nachkalibrieren des Messkopfes zur Laufzeit ist somit nicht notwendig.

Mechanische Adaptierbarkeit
03

Mechanische Adaptierbarkeit

Der Messbereich des GMS-I wird in jedem Projekt an Ihr Produktportfolio angepasst. Somit kann MSG immer eine maximale Auflösung für Ihre Messaufgabe realisieren.

04

Anwendungsfall

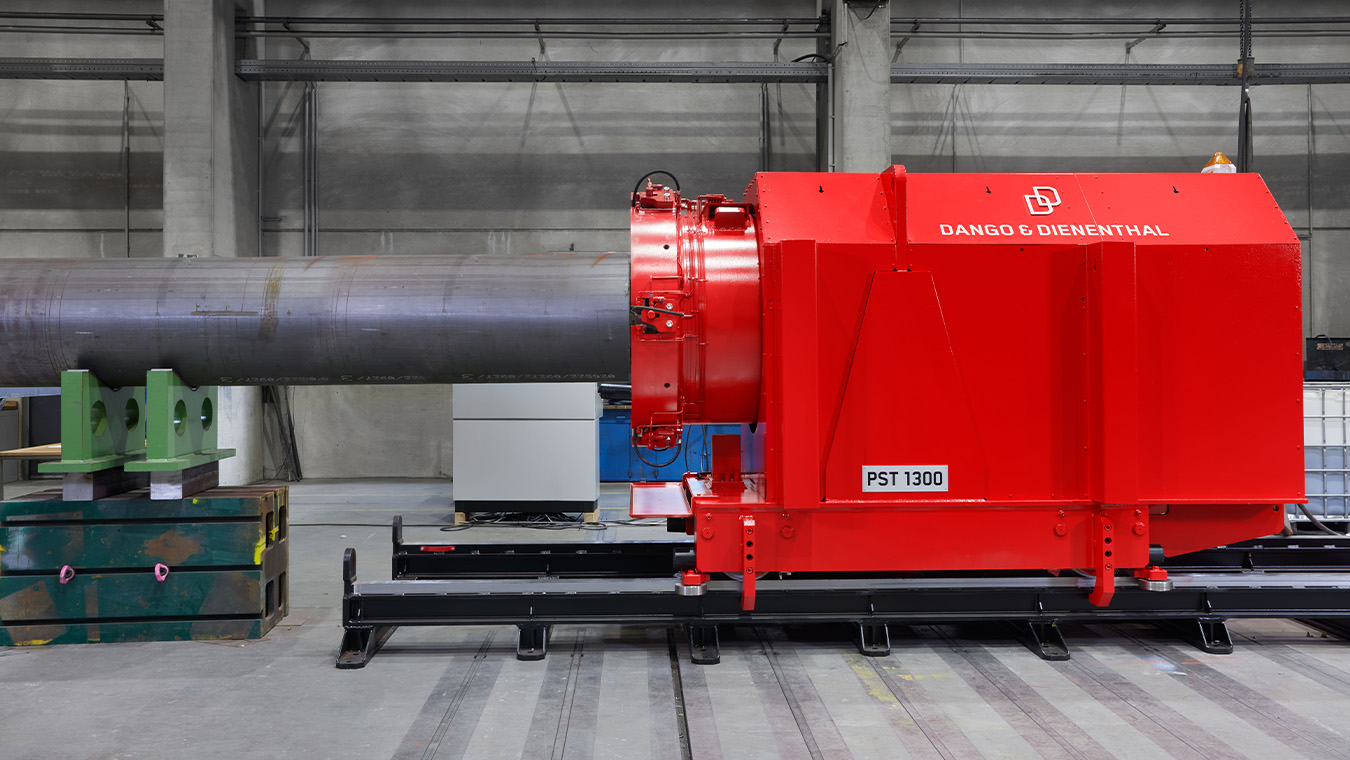

Aktuell findet das GMS-I in verschiedenen Kalibrierpressen Anwendung. In einer Variante wird das GMS-I mit einem Lanzenportal zur Livemessung in einer Außen Biegepresse eingesetzt. In einem weiteren Projekt soll das GMS-I bei einem Expandiervorgang an Rohrenden zur Regelungszwecken genutzt werden.

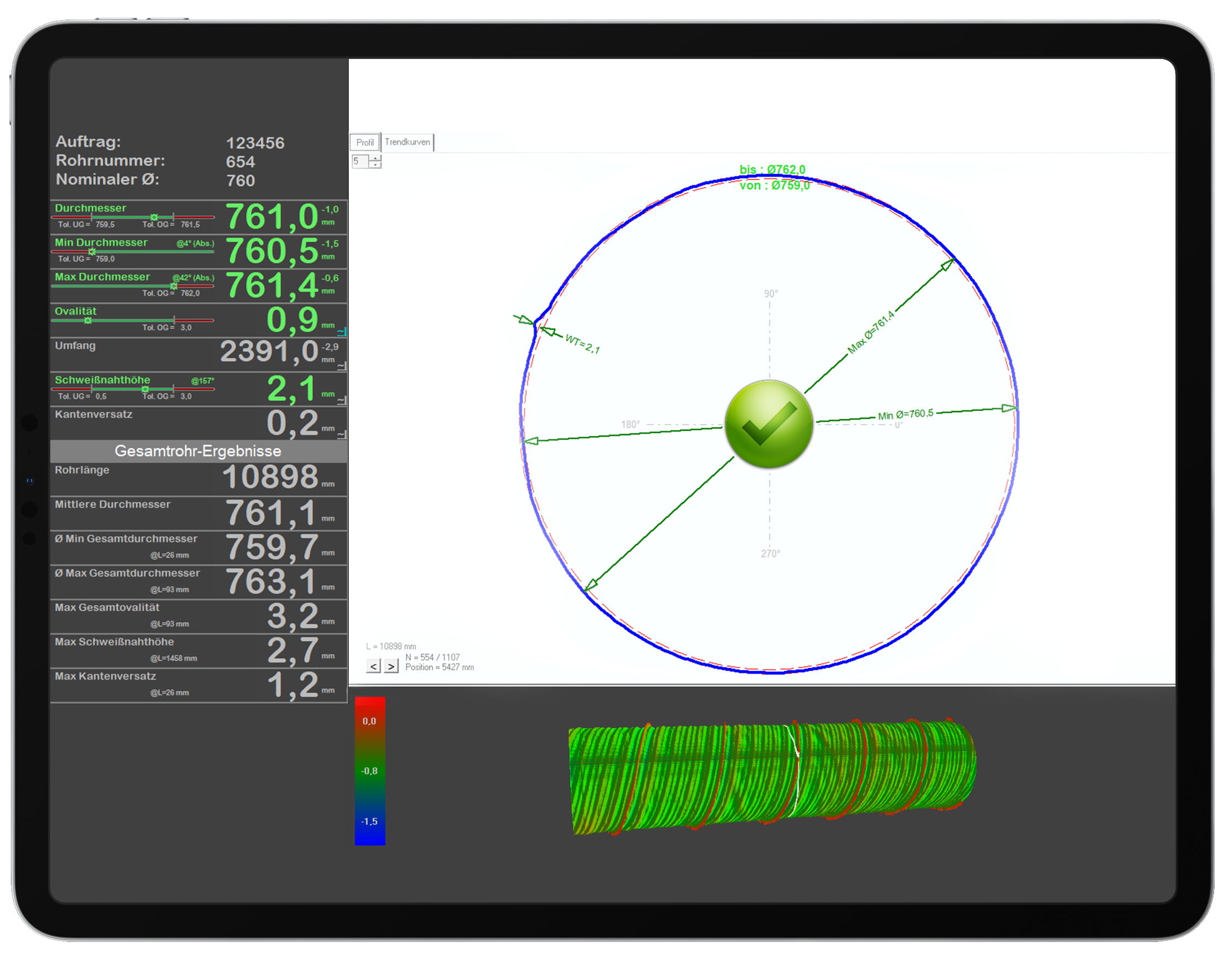

Mit der Visualisierung Ihrer digitalen Daten behalten Sie stets den Überblick und können die Informationen zur Weiterverarbeitung nutzen.
Nominaldaten/ Rezeptdaten

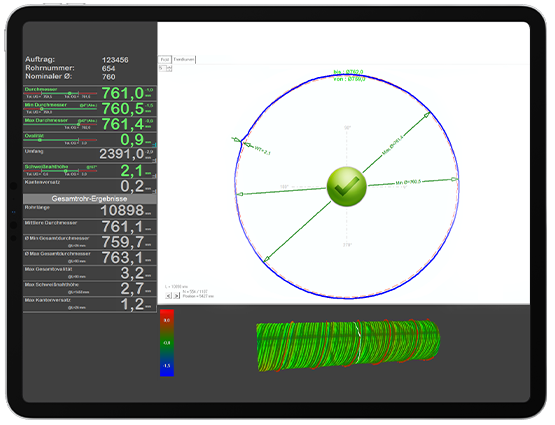

Mit der Visualisierung Ihrer digitalen Daten behalten Sie stets den Überblick und können die Informationen zur Weiterverarbeitung nutzen.

Technische Daten

Anwendungsgebiete

  • Digitalisierung
  • Produktzertifizierung
  • Systemregelung
  • Produktionsoptimierung in Biegemaschinen
  • Produktionsoptimierung in Rollbiegemaschinen

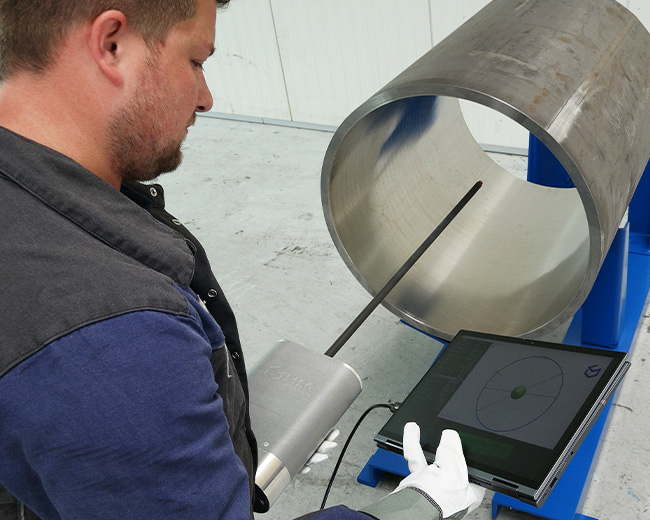

  • Manuelle Feldmessung als Handgerät
  • Machine Learning

Produktbereiche

  • Linepipe (LSAW, HSAW, Seamless)
  • Konstruktionsrohr

Werkstoffe

  • Stahl
  • Messing
  • Aluminium
  • Titan
  • u.a.

Integrationsmöglichkeiten

  • Längstransport
  • Handmessung

Prüfmerkmale

  • Außendurchmesser/ -radius
  • Innendurchmesser/ -radius
  • Umfang
  • Ovalität
  • Lokale Unrundheit
  • Schweißnahthöhe
  • Schweißnahtbreite
  • Nahtkantenversatz
  • Peaking vs. Flattening

Messgeschwindigkeit

200Hz

Messgenauigkeit

Konfigurationsabhängig

Schnittstelle

  • Prozess: SPS
  • Daten: SQL
