Tuboscan

Rohrmessung in Blitzgeschwindigkeit

Präzision und Geschwindigkeit sind die Stärken des optischen Messsystems TUBOSCAN. Geometriedaten von Rohrfiguren bestimmt es in wenigen Sekunden und ist dabei extrem genau.

Tuboscan
Download Datenblatt
Angebot anfordern

Messbar Präzise

Hohe Flexibilität, niedriges Risiko

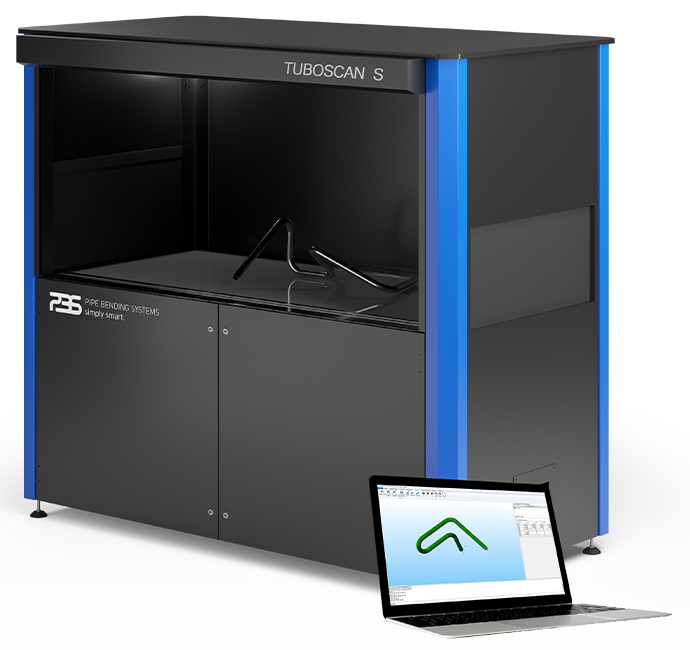

Das optische Rohrmesssystem TUBOSCAN S200 sichert Qualität. Die hohe Flexibilität ermöglicht es sowohl Rohre mit konstanten Biegeradien als auch freiform-gebogene Rohre präzise auszumessen und zu dokumentieren. Entsprechend eignet sich das System sowohl zur Qualitätssicherung als auch zur Korrektur von Biegedaten.

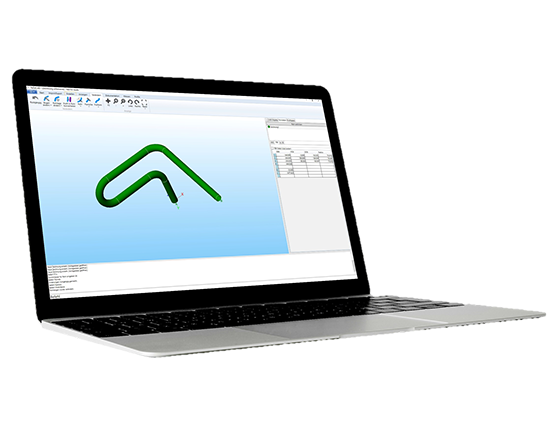

Digitales Erlebnis aller relevanten Daten

Verschiedene Schattenbilder werden zur Auswertung des Rohrs ausgewertet. Dazu arbeitet die Messzelle nach dem Photogrammetrie-Verfahren. Dank des Einsatzes hochauflösender Kameratechnik sind besonders präzise Messergebnisse gegebenen. Zu den Vorteilen des optischen Rohrmesssystems TUBOSCAN S200 zählen somit die hohe Flexibilität, eine hohe Qualität der Messergebnisse sowie die Risikoreduzierung in der Fertigung und natürlich die Prozessoptimierung.

Weitere technische Daten finden Sie bei unserem Partner

Technische Daten

Anwendungsgebiete

  • Digitalisierung
  • Produktzertifizierung
  • Systemregelung
  • Produktionsoptimierung an Biegemaschinen
  • Machine Learning

Produktbereiche

  • Gebogene Rohre (z.B. Hydraulikrohre)
  • Gebogenes Stabmaterial (z.B. Spiralfedern)

Werkstoffe

  • Stahl
  • Messing
  • Aluminium
  • Titan
  • Transparentes Material
  • u.a.

Integrationsmöglichkeiten

  • Reversierbetrieb
  • Handarbeitsplatz

Prüfmerkmale

  • Biegeradius
  • Biegekoordinaten
  • Geradheit

Messgeschwindigkeit

5 Sekunden/Teil

Messgenauigkeit

± 0,1mm

Schnittstelle

  • Fileexchange
