GMS-S

Geradheits- und Verdrillungsmessung

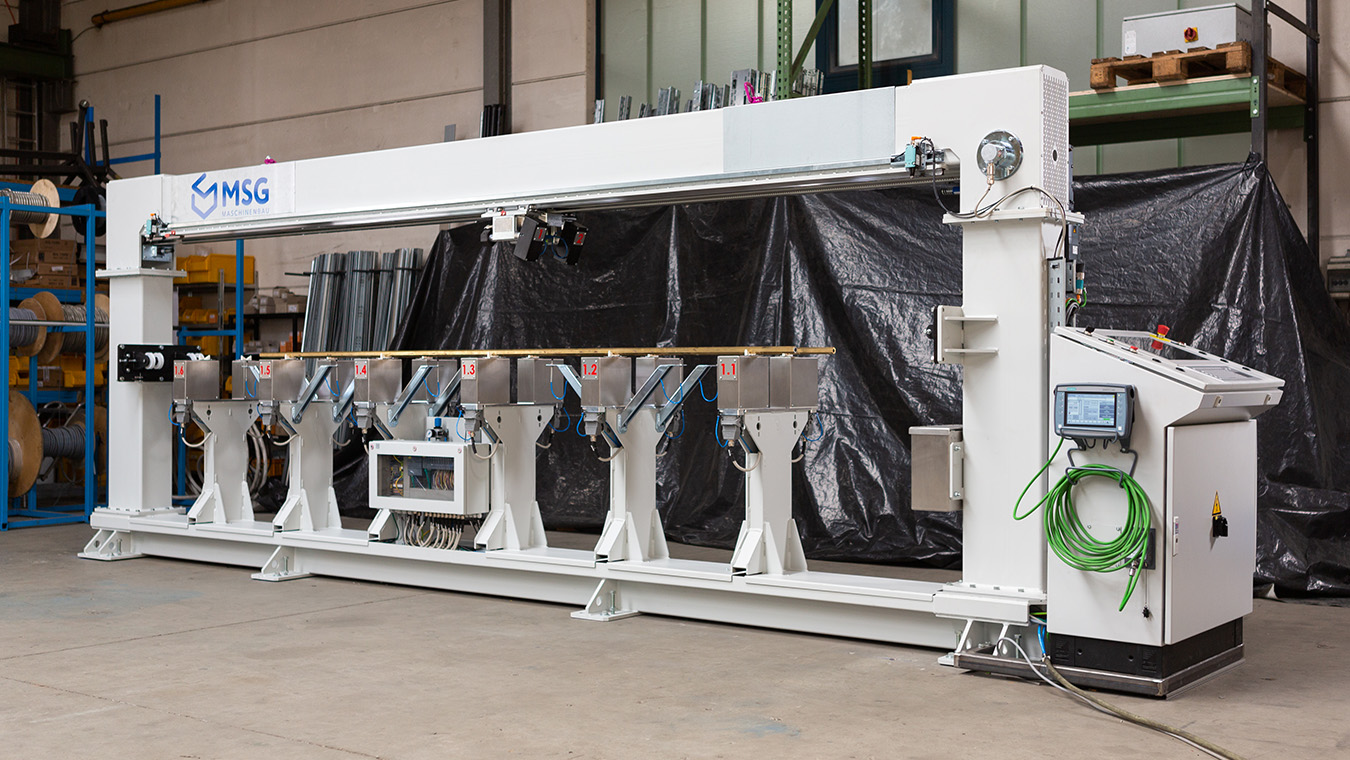

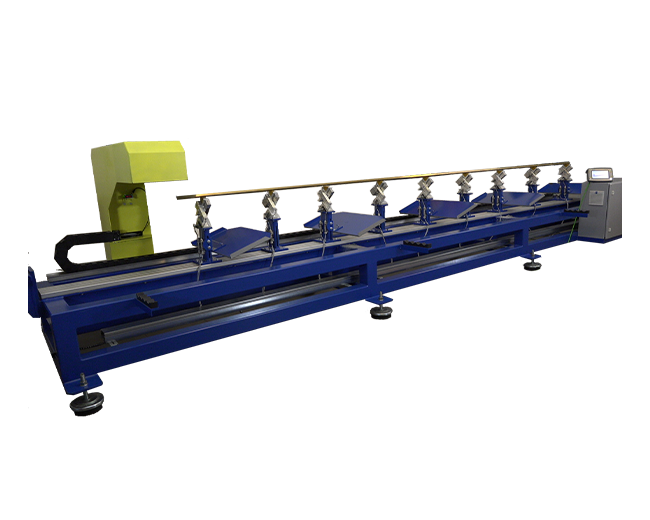

Das patentierte GMS-S ermöglicht die inline Vermessung der Geradheit und Verdrillung von profilierten Staberzeugnissen im Raum.

GMS-S
Download Datenblatt
Angebot anfordern

Messbar Präzise

Objektiver geht es nicht!

Das patentierte GMS-S ermöglicht eine 100% Inline-Vermessung der eindeutigen und effektiven Geradheit und Verdrillung von Staberzeugnissen. Die bekannte Messabweichung herkömmlicher Prüfverfahren, hervorgerufen durch vorhandende Zwangs- und Haftreibungskräfte in Werkstückaufnahmen, Fliehkräfte bei rotierenden Prüfsystemen oder die Streuung der subjektiven Bedienerbeurteilung, werden durch das GMS-S vollständig eliminiert. Das Messergebnis ist vergleichbar mit dem Messen im Schwerelosen!

Digitaler Nutzen gemessener Daten
01

Digitaler Nutzen gemessener Daten

Durch die Digitalisierung der eindeutigen Produktgeradheit können vor- oder nachgeschaltete Fertigungsprozesse unmittelbar bewertet oder im Nachgang durch Machine-Learning Algorithmen optimiert werden. Der übergeordnete Mehrwert ist die Senkung von Produktionskosten.

Industrietaugliche Implementierung
02

Industrietaugliche Implementierung

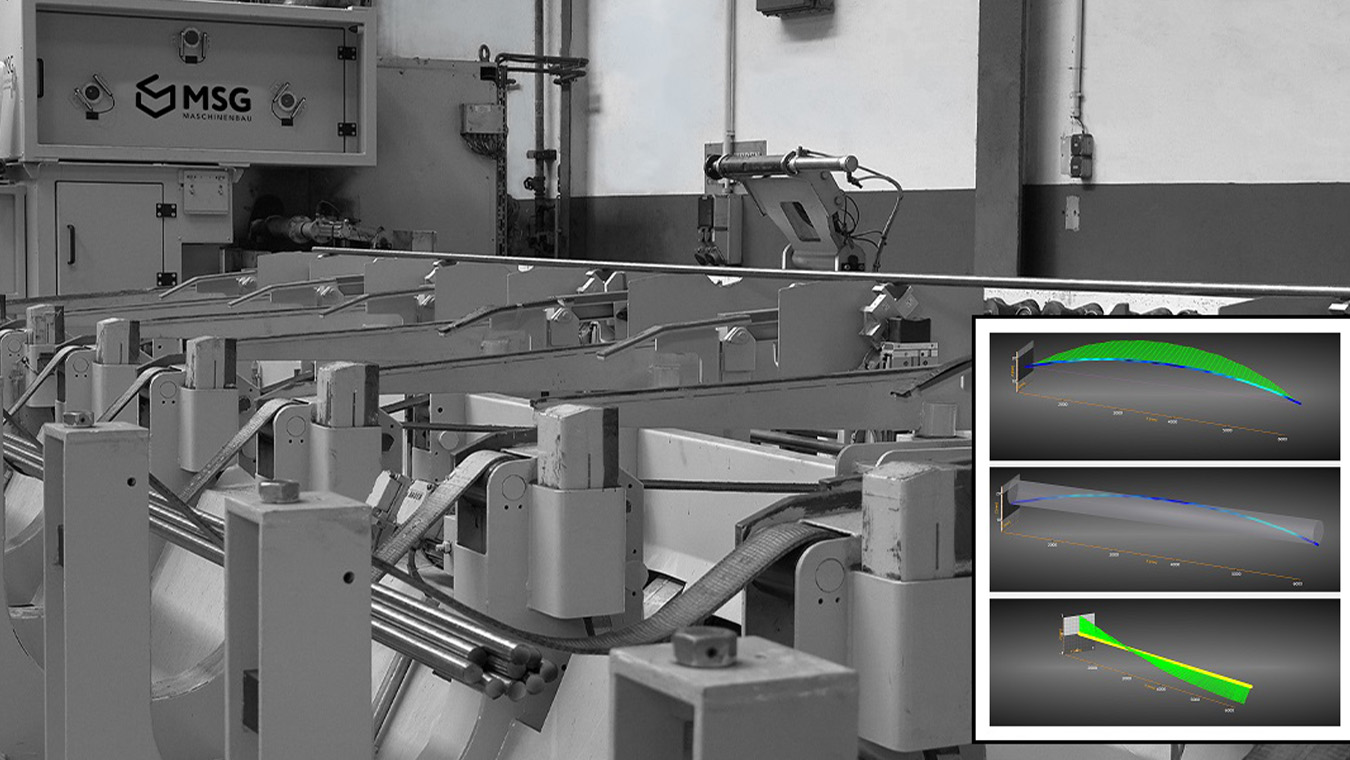

Aufgrund unseres langjährigen Know-How's im Maschinenbau speziell für die Halbzeugindustrie sind widrige Umgebungsbedingungen für uns kein Hindernis sondern im Produkt des GMS-S berücksichtigte Erfahrungen. Z.B. werden durch ein intelligentes Dämpfungssystem in das System eingeleitete Fundamentschwingungen absorbiert. Ob Quertransport oder Axiale Zuführung - das GMS-S kann aufgrund seiner intelligenten Bauweise an verschiedenen Stellen Ihrer Produktion problemlos integriert werden.

Mechanische Adaptierbarkeit
03

Mechanische Adaptierbarkeit

Ob Tragarmführung oder Bodenführung - je nach Anwendungsfall passen wir die mechanische Bauweise an die in Ihrer Produktion existierenden Randbedingungen an. Die standardisierte Messfunktion bleibt in jedem Fall erhalten.

04

Anwendungsfall

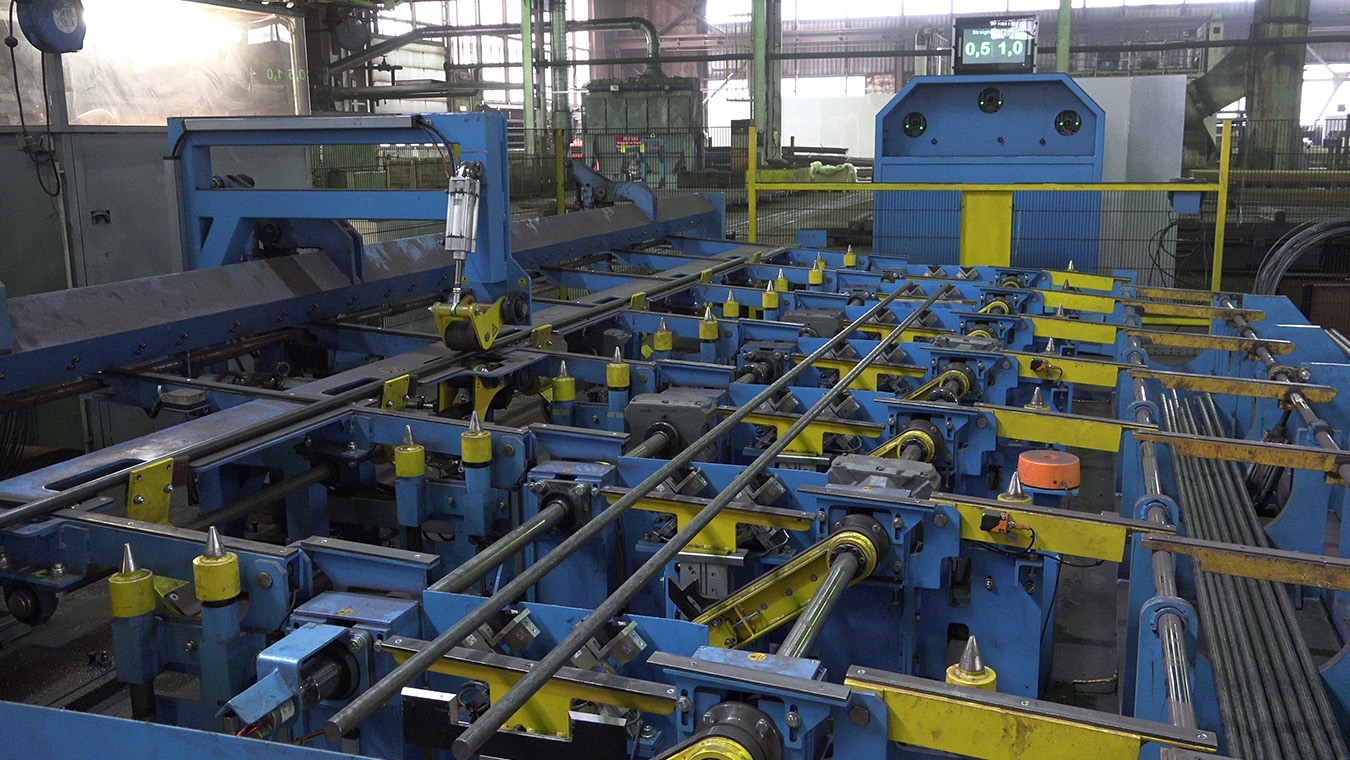

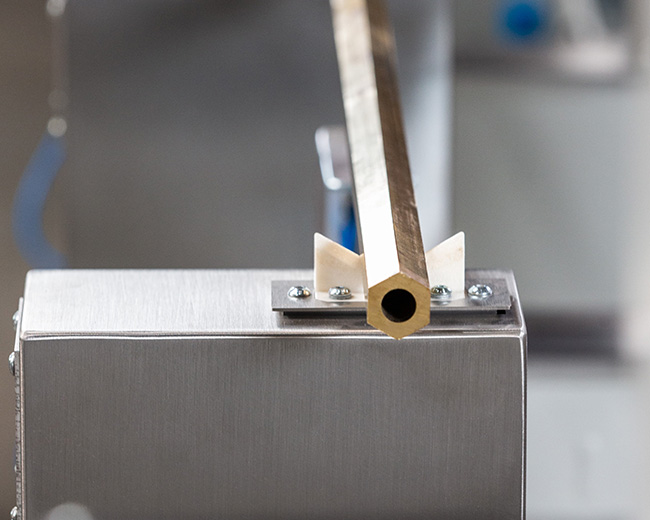

Zur Kontrolle der Fertigungsqualität von Messingprofilen in einer Konti-Ziehlinie der ASMAG GmbH wurde das GMS-S eingesetzt. Das Ergebnis: Objektive Messergebnisse in einer Taktzeit kleiner 2 Sekunden!

YouTube besuchen

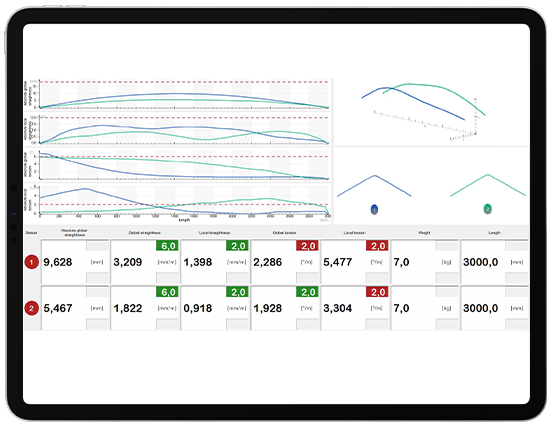

Mit der Visualisierung Ihrer digitalen Daten behalten Sie stets den Überblick und können die Informationen zur Weiterverarbeitung nutzen.

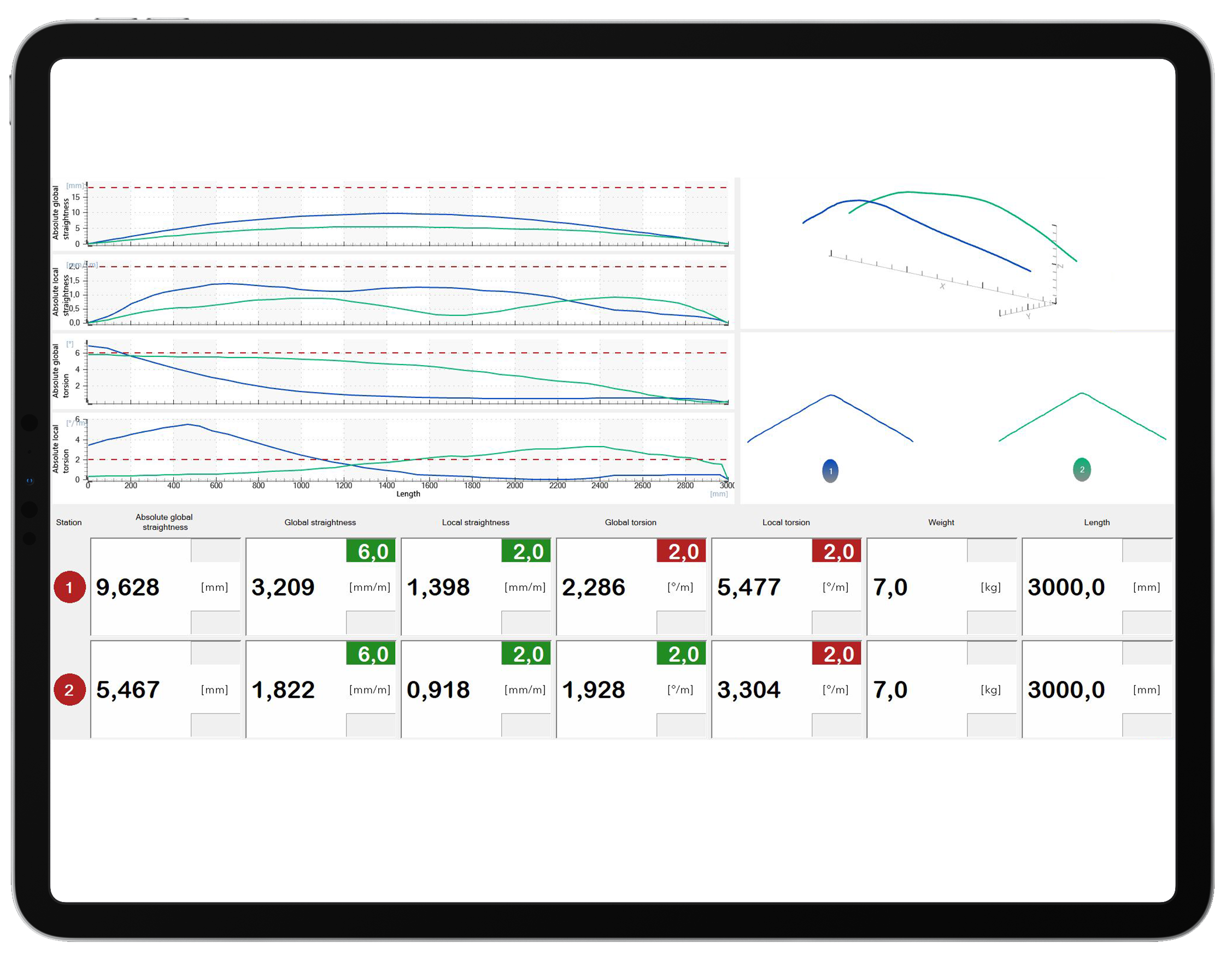

Kurvenverlauf Globale Geradheit

Abstandsverlauf der Werkstückachse zu einer vom Start- zum Endpunkt gezogenen ideal geraden Linie

Kurvenverlauf Lokale Geradheit

Verlauf des Lichtspaltmaßes zwischen Werkstück und einstellbarem Referenzlineal an jeder longitudinalen Werkstückposition

Kurvenverlauf Globale Verdrillung

Winkelverlauf des Profil-Verdrehwinkels vom Start- zum Endpunkt des Werkstücks

Kurvenverlauf Lokale Verdrillung

Verdrehwinkel innerhalb eines einstellbaren Längenabschnittes an jeder longitudinalen Werkstückposition

Messplatz 1
Messplatz 2
Skalare Messergebnisse

Darstellung der Skalaren Messergebnisse zusammen mit den eingestellten Bewertungstoleranzen

2D-Darstellung

Laserschnittsdarstellung der Profile auf beiden Messplätzen

3D-Darstellung

Effektive Form der Werkstücke im Schwerlosen

Mit der Visualisierung Ihrer digitalen Daten behalten Sie stets den Überblick und können die Informationen zur Weiterverarbeitung nutzen.

Technische Daten

Anwendungsgebiete

  • Digitalisierung
  • Produktzertifizierung
  • Systemregelung
  • Produktionsoptimierung in Ziehmaschinen
  • Produktionsoptimierung an Richtmaschinen
  • Produktionsoptimierung an Schälmaschinen
  • Machine Learning

Produktbereiche

  • Rundrohr Automotive
  • Linepipe (LSAW, HSAW, Seamless)
  • Konstruktionsrohr
  • Profilierte Staberzeugnisse
  • Stahlprofile

Werkstoffe

  • Stahl
  • Messing
  • Aluminium
  • Titan
  • u.a.

Integrationsmöglichkeiten

  • Längstransport
  • Quertransport
  • Standalone

Prüfmerkmale

  • Geradheit
  • Verdrillung
  • Allg. Formabweichung
  • Krümmung
  • Gewicht

Messgeschwindigkeit

  • 200Hz

Messgenauigkeit

  • Bis zu 100µm

Schnittstelle

  • Prozess: SPS
  • Daten: SQL

Downloads

  • Datenblatt (DE)

  • Datenblatt (EN)
